插入式电磁流量传感器和电磁流量转换器配套组成HQLDC插入式电磁流量计用来测量大型输送管道内各种导电流体的体积流量。

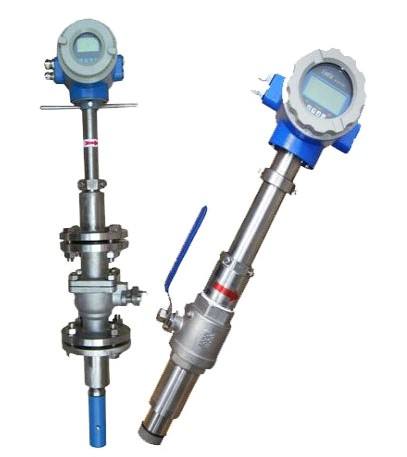

插入式电磁流量计 的详细介绍
HYLDC型插入式电磁流量传感器和电磁流量转换器配套组成HQLDC插入式电磁流量计用来测量大型输送管道内各种导电流体的体积流量。插入式电磁流量计特点：
传感器内无活动部件，结构简单，工作可靠。
插入式电磁流量计的插入式结构可在低压或带压情况下不停水方便地安装、拆、卸。因此非常适于现在管道的流体测量。
测量精度不受被测介质的温度、压力、密度、粘度、电导率（只要电导率大于20μS/cm）等物理参数变化的影响。
传感器几乎无压损失，能量损耗极低。
较一般电磁流量计的制量计的制造成品和安装费用低。特别适于大中口径管道流量测量。
采用先进的低频方波励磁。零点稳塞上，抗干扰能力强，工作可靠。
流量测量范围。被测量管道内的满量程流速可以1m./s至15m./s任意设定，输出信号与流量呈线性关系。
流量计不仅有4-20mA.DC标准电流输出，同还有0-5Hz频就率输出，转换器还可显示瞬时流量和累积流量，及下、下限报警，RS485通讯等功能。
插入式电磁流量计概要：
传感器是测量流体流速仪表。它是应用法拉第电磁感应定律的原理制成的流速测量仪表。
用一个长杆将一个小的电磁流量传感器插入到被测管道中规定的位置，导电流体垂直流过传感受器的工作磁场，相当于导体在磁场中作切割磁力线运动。根据法拉第感应定律可知，在电极上将感应出势。
HYLDC插入式电磁流量计主要技术数据：
| 适于测量管道通径： | 100-2000mm |
| 流速范围： | 0-10m/s |
| 流量精确度： | 满量程流速 >1m./s时，±2.5% |
| 被测介质导电率： | 大于20μS/cm |
| 工作温度： | 0~50℃ |
| 工作压力： | 1.6MPa |
| 电极材料： | 0Cr18Ni12Mo2Ti、哈氏合金C、钛Ti、钽等； |
| 测量管（测量头）材料： | 尼龙，聚丙烯 |
HYLDC插入式电磁流量计口径及流量的选择
公称通径(mm) | 可测量流量范围（m3/h） | 有效测量流量范围（m3/h） |
200 | 5.652～1356 | 33.912～1130.4 |
250 | 8.8313～2119 | 52.9875～1766 |
300 | 12.717～3052 | 76.302～2543 |
350 | 17.31～4154 | 103.86～3461 |
400 | 22.61～5425 | 135.65～4521 |
450 | 28.62～6867 | 171.68～5722 |
500 | 35.33～8478 | 211.95～7065 |
600 | 50.87～12208 | 305.2～10173 |
700 | 69.24～16616 | 415.4～13847 |
800 | 90.44～21703 | 542.6～18086 |
900 | 114.46～27468 | 686.7～22890 |
1000 | 141.3～33912 | 847.8～28260 |
1200 | 203.5～48833 | 1221～40694 |
1400 | 277～66467 | 1662～55389 |
1600 | 361.8～86814 | 2171～72345 |
1800 | 457.9～109874 | 2747～91562
|
